产品介绍
Product introduction
铌酸锂电光调制器
主要特点:
.40+GHZ带宽
.高消光比
.低半波电压
.低插入损耗
主要应用:
.高速率大容量通信
.微波光子学
.光纤传感
.冷原子研究
参数指标
强度调制器 – MX-LN / MXAN-LN / MX1300-LN / NIR-MX-LN / NIR-MX800-LN / MX2000-LN
型号 | 电光带宽 (GHz) | 插入损耗 (dB) | Vpi RF @ 50kHz (V) |
MX-LN 系列 – 1550 nm | |||
MX-LN-10 | 12 | 4 | 5 |
MX-LN-20 | 20 | 4 | 5.5 |
MX-LN-40 | 30 | 4 | 6.4 |
MXAN-LN 系列 – 1550 nm | |||
MXAN-LN-10 | 12 | 4 | 5.5 |
MXAN-LN-20 | 20 | 4 | 5.5 |
MXAN-LN-40 | 30 | 4 | 6.4 |
MX1300-LN 系列 – 1310 nm | |||
MX1300-LN-10 | 12 | 3.5 | 4 |
MX1300-LN-20 | 25 | 3.5 | 4 |
MX1300-LN-40 | 30 | 3.5 | 4 |
NIR-MX-LN 系列 – 1064 nm | |||
NIR-MX-LN-10 | 12 | 3.5 | 3.5 |
NIR-MX-LN-20 | 18 | 3.5 | 4 |
NIR-MX800-LN 系列 – 780 / 850 nm | |||
NIR-MX800-LN-10 | 12 | 4.5 | 3.5 |
NIR-MX800-LN-20 | 25 | 4.5 | 3.5 |
MX2000-LN 系列 – 2 μm | |||
MX2000-LN-01 | 2 | 4 | 5.5 |
MX2000-LN-10 | 12 | 4 | 9.5 |
其他特殊强度调制器 | ||||
型号 | 电光带宽 (GHz) | 插入损耗 (dB) | Vpi RF @ 50kHz (V) | 消光比 (dB) |
MXDO-LN-20 (双输出) | 20 | 4 | 5.5 | 22 |
MXER-LN-10 | 12 | 4 | 5.5 | 30,35,40 |
MXER-LN-20 | 20 | 4 | 5.5 | 30,35,40 |
MZDD-LN-10 (双驱动) | 15 | 3.5 | 2.5 | 22 |
MXIQER-LN-30 | 25 | 5 | 6 | 30 |
相位调制器 – MPX-LN / MPZ-LN / NIR-MPX- LN / NIR-MPX800-LM / MPX2000-LN
型号 | 电光带宽 (GHz) | 插入损耗 (dB) | Vpi RF @ 50kHz (V) |
MPX(Z)-LN 系列 – 1550 nm | |||
MPX-LN-0.1 | 0.15 | 3 | 3 |
MPZ-LN-10 | 12 | 2.5 | 4 |
MPZ-LN-20 | 20 | 2.5 | 6 |

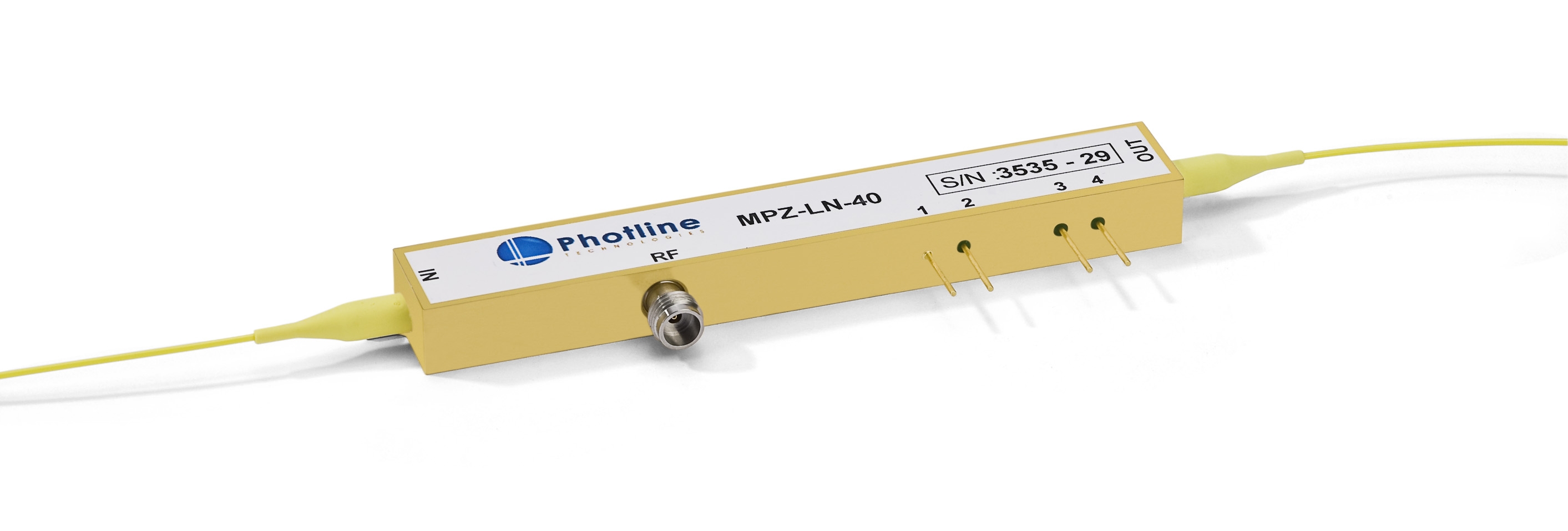

MPZ-LN-40 | 33 | 2.5 | 6 |
NIR-MPX-LN 系列 – 1064 nm | |||
NIR-MPX-LN-0.1 | 0.15 | 2 | 3 |
NIR-MPX-LN-02 | 2 | 3 | 3 |
NIR-MPX-LN-05 | 5 | 3 | 4 |
NIR-MPX-LN-10 | 12 | 3 | 5 |
NIR-MPX-LN-20 | 20 | 3 | 5 |
NIR800-MPX-LN 系列 – 780 / 850 nm | |||
NIR800-MPX-LN-0.1 | 0.15 | 3.5 | 3 |
NIR800-MPX-LN-05 | 5 | 3.5 | 4 |
NIR800-MPX-LN-10 | 12 | 3.5 | 5 |
MPX(Z)2000-LN 系列 – 2 µm | |||
MPX2000-LN-0.1 | 0.15 | 3 | 5 |
MPZ2000-LN-10 | 12 | 3 | 5 |
